Skanowanie 3D

Świadczę usługę skanowania 3D elementów technicznych, użytkowych i prototypowych na potrzeby dalszego projektowania, odtwarzania części oraz przygotowania do produkcji. Skan 3D pozwala przenieść rzeczywisty przedmiot do środowiska cyfrowego i wykorzystać go jako bazę do modelu CAD, pliku STL/OBJ, druku 3D lub dalszej obróbki CNC.

Skanowanie 3D sprawdza się szczególnie wtedy, gdy brakuje dokumentacji technicznej, modelu CAD albo część ma nieregularną geometrię trudną do zmierzenia ręcznie. Na podstawie zeskanowanego obiektu mogę przygotować model referencyjny, odtworzyć geometrię lub dopasować nowy element do istniejącego podzespołu.

Do czego wykorzystuje się skany 3D

odtworzenie części bez dokumentacji technicznej
przygotowanie modelu referencyjnego do projektowania CAD
przygotowanie elementu pod druk 3D lub inną obróbkę
kontroli kształtu i wymiarów

Co otrzymujesz po skanowaniu 3D?

W zależności od zakresu prac mogę przygotować surowy skan 3D, oczyszczoną siatkę STL/OBJ, model referencyjny do dalszego projektowania albo model CAD/STEP wykonany na podstawie skanu.

Skanowanie 3D może być pierwszym etapem odtworzenia części, przygotowania pliku pod druk 3D, dopasowania nowego elementu do istniejącego podzespołu lub wykonania dokumentacji do dalszej obróbki.

Po skanowaniu 3D możesz otrzymać:

– surowy skan 3D jako materiał referencyjny,
– oczyszczoną siatkę STL lub OBJ,
– model referencyjny do dalszego projektowania,
– model CAD/STEP wykonany na podstawie skanu,
– plik przygotowany pod druk 3D,

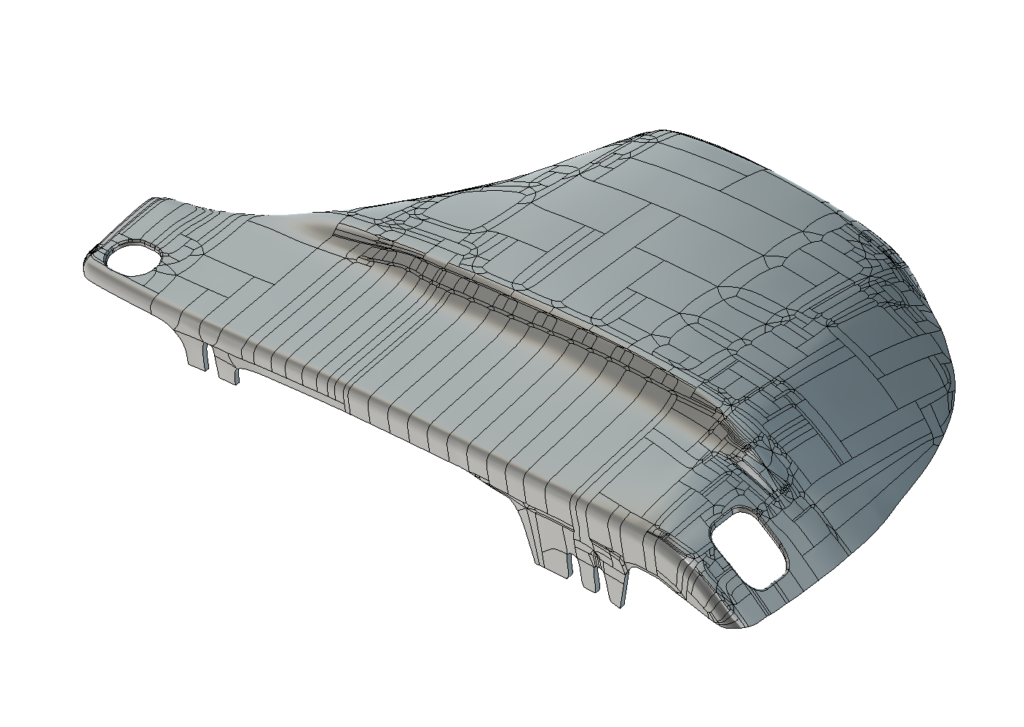

Skanowanie 3D a model CAD

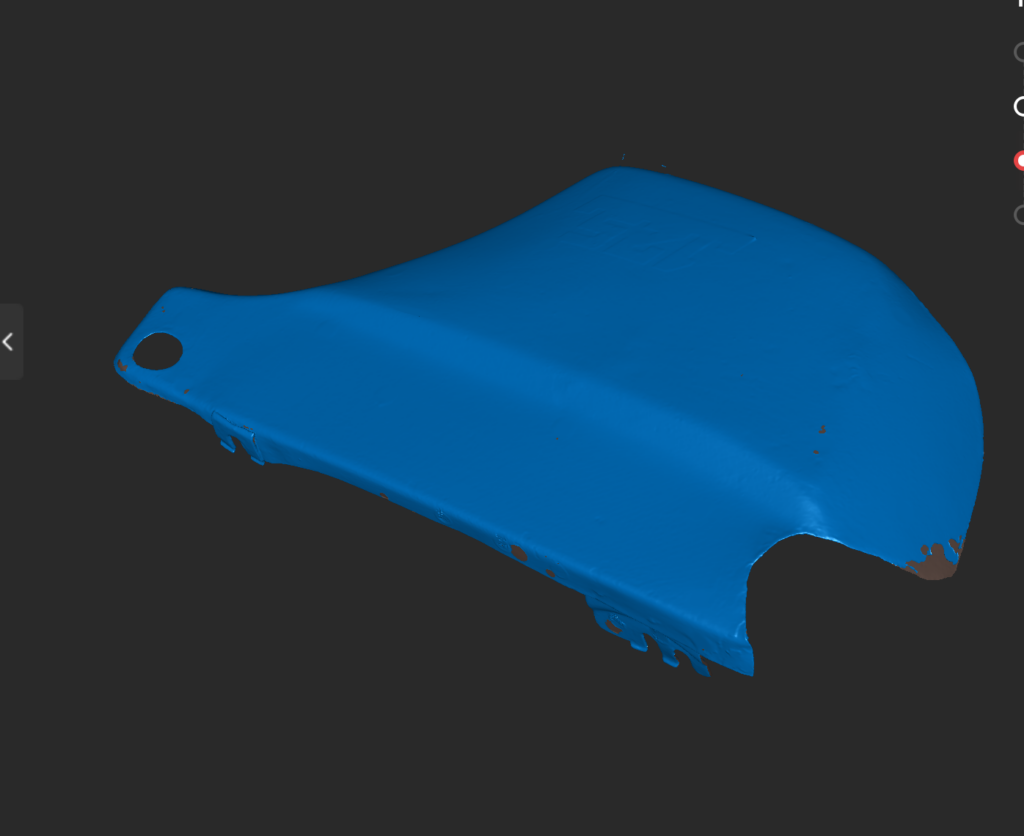

Sam skan 3D najczęściej jest siatką trójkątów, zapisaną jako plik STL lub OBJ. Taki plik dobrze sprawdza się jako model referencyjny, ale nie zawsze jest gotowym modelem technicznym do edycji lub produkcji.

Jeżeli element ma być dalej modyfikowany, dopasowany do innych części, frezowany CNC albo przygotowany jako dokumentacja techniczna, potrzebne może być odtworzenie geometrii w CAD i przygotowanie modelu STEP. Dlatego zakres usługi dobieram do celu: czasem wystarczy oczyszczony skan, a czasem lepszym rozwiązaniem jest pełna inżynieria odwrotna.

Skanowanie 3D — Toruń, Bydgoszcz i kujawsko-pomorskie

Dura3D działa w Toruniu i realizuje zlecenia skanowania 3D dla klientów z województwa kujawsko-pomorskiego, między innymi z Bydgoszczy, Włocławka, Grudziądza, Inowrocławia, Brodnicy i okolic.

Przy mniejszych elementach możliwa jest również realizacja wysyłkowa. Klient może przesłać część kurierem, a po wykonaniu skanowania otrzymuje przygotowane pliki oraz zwrot elementu.

Najczęstsze pytania o skanowanie 3D

Czy ze skanu 3D dostanę plik STEP?

To zależy od zakresu pracy. Samo skanowanie 3D najczęściej daje siatkę, czyli plik STL albo OBJ. Taki plik może być dobrą bazą do dalszej pracy, ale nie zawsze jest gotowym modelem technicznym.

Jeżeli potrzebujesz pliku STEP, czyli modelu, który można normalnie edytować w CAD, wtedy trzeba odtworzyć geometrię na podstawie skanu. To jest już inżynieria odwrotna i jej koszt zależy od tego, jak skomplikowany jest element.

Ile kosztuje skanowanie 3D?

Cena zależy głównie od wielkości części, jej kształtu i tego, co finalnie ma powstać: sam skan, oczyszczony STL/OBJ czy model CAD/STEP.

Orientacyjnie:

małe elementy — od około 200 zł,
średnie elementy — od około 350 zł,
duże albo bardziej złożone elementy — od około 850 zł.

Najlepiej przesłać zdjęcia elementu, przybliżone wymiary i napisać, do czego ma być użyty skan. Wtedy mogę dobrać sensowny zakres prac i przygotować wycenę.

Czy mogę wysłać część kurierem?

Tak. Przy mniejszych elementach nie ma problemu z realizacją wysyłkową. Wysyłasz część kurierem, ja wykonuję skanowanie 3D, przygotowuję ustalone pliki i odsyłam element z powrotem.

Dzięki temu nie musisz być z Torunia. Mogę realizować zlecenia również z Bydgoszczy, Włocławka, Grudziądza, Inowrocławia i innych miejsc w Polsce.

Czy da się skanować czarne, błyszczące albo przezroczyste elementy?

Da się, ale takie powierzchnie są trudniejsze. Czarne, błyszczące i przezroczyste elementy mogą wymagać dodatkowego przygotowania, na przykład zmatowienia powierzchni albo użycia środka pomocniczego do skanowania.

Najlepiej podesłać zdjęcia elementu. Wtedy ocenię, czy da się go zeskanować od razu, czy będzie potrzebne przygotowanie powierzchni. Ważne jest też to, czy potrzebujesz tylko siatki 3D, czy później modelu CAD/STEP.
